WSH-ZM71I BEDRAAD SET
De Mr. Slim wand-units zijn opbouwunits speciaal ontworpen voor montage hoog aan de wand. Hierdoor is de luchtverdeling in de ruimte ideaal. De wand-units hebben een beperkte afmeting, zijn stijlvol en tijdloos vormgegeven waardoor ze geschikt zijn voor vrijwel elke situatie.
Deze set bestaat uit de volgende producten:
PKA-M71 KAL
Product bekijken
PAR-41 MAA
Product bekijken
PAC-SH29 TC-E
Product bekijken

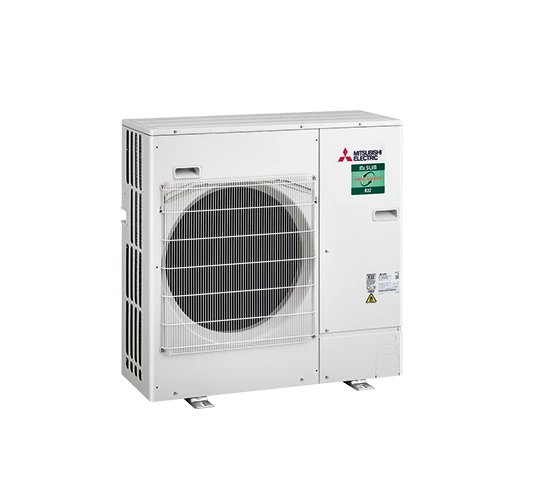

PUZ-ZM71 VHA
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
3.30 - 8.10 kW
EER / SEER (koeling)
3.81 / 6.8
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
364 kWh
Verwarmingscapaciteit
3.50 - 10.20 kW
Verwarmingscapaciteit bij -10 graden
4.9 kW
COP / SCOP (verwarmen)
3.78 / 4.3
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
1.86 / 2.12 kW
Maximaal opgenomen vermogen
4 kW
Maximale stroomsterkte (MCA)
19.4 A
Afzekering apparaat
20 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
2.8 kg
Voorgevuld tot x meter leidinglengte
30 m
Voorgevuld tot x m leidinglengte
30 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
55 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
1080.00 - 1320.00 m³/h
Luchtdebiet verwarmen
1080.00 - 1320.00 m³/h
Luchtdebiet buitendeel
3300 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
39.00 - 45.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
39.00 - 45.00 dB(A)
Geluidsvermogenniveau binnenunit
64 dB(A)
Geluidsdrukniveau buitenunit koelen
47 dB(A)
Geluidsdrukniveau buitenunit verwarmen
49 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
44 dB(A)
Geluidsvermogenniveau buitenunit
67 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
365 x 1170 x 295 mm
Gewicht binnenunit
21 kg
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
943 × 950 × 330 mm
Gewicht buitenunit
70 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Documentatie van WSH-ZM71I BEDRAAD SET
Selectie downloaden-
Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
PKA-M71 KAL
-
PAR-41 MAA
-
PAC-SH29 TC-E
Documentatie van opties
Selectie downloaden-
ME-AC-KNX-1V2
-
ME-AC-LON-1
-
ME-AC-MBS-1-2
-
PAC-SE55 RA-E
-
MAC-100 FT-E
Installatie en montagematerialen
1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
Op voorraad
2× AL5052
RVS Flare adapter 3/8 (35)
Op voorraad
1× AL5054
RVS Flare adapter 5/8 (24)
Op voorraad
1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Op voorraad
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
Leverbaar over drie weken
Fan Motor 30Pa externe statische druk
Niet op voorraad
Opstelbalken, frames en muursteunen
1× AL5302
1× BF9530
Regeltechniek en externe koppelingen
1× ME-AC-KNX-1V2
EIB Controller Interface
Op voorraad
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Op voorraad
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
Op voorraad
1× PAC-SE55 RA-E
Timer adapter ON-OFF
Op voorraad
1× PAC-SF40 RME
Adapter storing/in bedrijf
Op voorraad
1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
Op voorraad
1× PAC-SK52 ST
Control service tool
Op voorraad
Bedieningen
1× PAC-SE41 TSE
Remote-sensor
Op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
Op voorraad
Coaten en spuiten
1× COPUZZM71
Progreen coating ten behoeve van PUZ-ZM71
Levertijd minimaal twee weken na bestelling
Standaard voorzieningen
Auto-changeover
Auto-herstart
Hergebruiken van leidingen met Cleaning free
Koelen bij lage temperaturen
Power-inverter-warmtepomp
Werking tot -15°C
