WSH-ZM35I BEDRAAD SET
De Mr. Slim wand-units zijn opbouwunits speciaal ontworpen voor montage hoog aan de wand. Hierdoor is de luchtverdeling in de ruimte ideaal. De wand-units hebben een beperkte afmeting, zijn stijlvol en tijdloos vormgegeven waardoor ze geschikt zijn voor vrijwel elke situatie.
Deze set bestaat uit de volgende producten:
PKA-M35 LAL
Product bekijken
PAR-41 MAA
Product bekijken
PAC-SH29 TC-E
Product bekijken

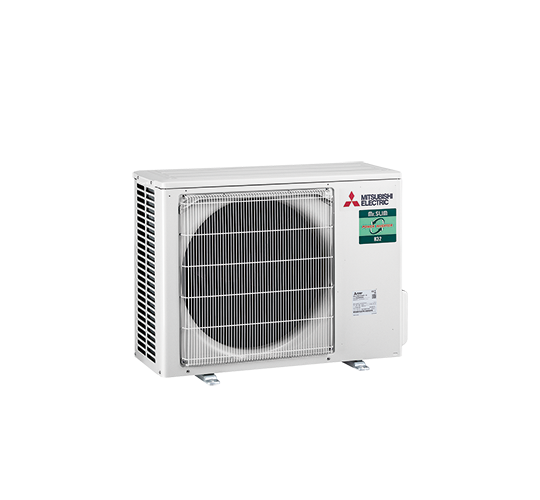

PUZ-ZM35 VKA
Product bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
1.60 - 4.50 kW
EER / SEER (koeling)
4.14 / 6.3
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
200 kWh
Verwarmingscapaciteit
1.60 - 5.20 kW
Verwarmingscapaciteit bij -10 graden
2.5 kW
COP / SCOP (verwarmen)
3.94 / 4
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
0.87 / 1.04 kW
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
2 kg
Voorgevuld tot x meter leidinglengte
30 m
Extra vulling per meter leidinglengte
15 g
Max. leidinglengte
50 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
540.00 - 720.00 m³/h
Luchtdebiet verwarmen
540.00 - 720.00 m³/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-11.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
34.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
34.00 - 43.00 dB(A)
Geluidsvermogenniveau binnenunit
60 dB(A)
Geluidsdrukniveau buitenunit koelen
44 dB(A)
Geluidsdrukniveau buitenunit verwarmen
46 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
41 dB(A)
Geluidsvermogenniveau buitenunit
65 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
1/4" - 1/2"
Afmetingen binnen-unit (HxBxD)
299 x 898 x 237 mm
Gewicht binnenunit
12.6 kg
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
630 × 809 × 300 mm
Gewicht buitenunit
46 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee
Documentatie van WSH-ZM35I BEDRAAD SET
Selectie downloaden-
Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-
PKA-M35 LAL
-
PAR-41 MAA
-
PAC-SH29 TC-E
Documentatie van opties
Selectie downloaden-
ME-AC-KNX-1V2
-
ME-AC-LON-1
-
ME-AC-MBS-1-2
-
PAC-SE55 RA-E
-
MAC-100 FT-E
Installatie en montagematerialen
1× AL3041
Dubbel geisol. koelleiding 1/4 - 1/2 op rol (20m)
2× AL5051
RVS Flare adapter 1/4 (24)
2× AL5053
RVS Flare adapter 1/2 (30)
1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
2× AL5508
Wartel M25
1× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
Fan Motor 30Pa externe statische druk
Opstelbalken, frames en muursteunen
1× AL5302
1× BF9530
Regeltechniek en externe koppelingen
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× PAC-SE55 RA-E
Timer adapter ON-OFF
1× PAC-SF40 RME
Adapter storing/in bedrijf
1× PAC-SK52 ST
Control service tool
1× PAC-SK15 MA-E
M-Net Converter PUZ-ZM35-50VKA2
Bedieningen
1× PAC-SE41 TSE
Remote-sensor
Plenums, filters, kanaalwerk, slangen en roosters
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
Coaten en spuiten
1× COPUZZM35
Progreen coating ten behoeve van PUZ-ZM35
Overig
1× MAC-2470 FT-E
V-Blocking zilver-geïoniseerd luchtfilter (AY-EF-HR-KP-KT)
