City Multi R32 VRF

De gebouwde omgeving staat voor een duidelijke opgave: gebouwen moeten energiezuiniger, stiller en toekomstbestendig worden, terwijl projecten tegelijk complexer worden door strengere regelgeving en hogere verwachtingen vanuit opdrachtgevers.

Binnen die context blijft Mitsubishi Electric innoveren met nieuwe generatie VRF-systemen. City Multi R32 VRF zet hiermee een nieuwe standaard: een volledig op R32 ontworpen VRF-platform waarin prestaties, veiligheid en flexibiliteit samenkomen.

Met Japanse precisie ontwikkeld volgens de strengste kwaliteitsnormen. Niet als aanpassing van bestaande technologie, maar als een systeem dat vanaf de basis is ontworpen voor het koudemiddel R32. Specifiek afgestemd op de eisen van moderne utiliteitsprojecten in Nederland.

Ontwikkeld voor R32, ontworpen voor de praktijk

Waar ‘nieuwe’ VRF-systemen vaak bestaande systemen zijn die zijn aangepast voor R32, is City Multi R32 VRF volledig ontworpen rondom dit koudemiddel. Dit zie je terug in de systeemarchitectuur, veiligheidsconcepten en prestaties.

De YXM-serie combineert een hoge energie-efficiëntie met een compact ontwerp, lage geluidsniveaus en uitgebreide ontwerpvrijheid voor installateurs en adviseurs. Een belangrijk onderscheidend element is het geïntegreerde risicomanagement. Afhankelijk van de gekozen systeemconfiguratie zijn veiligheidscomponenten zoals lekdetectie, alarmering en automatische afsluiting opgenomen in het systeem.

Hiermee voldoet City Multi R32 VRF aan de relevante normen, waaronder IEC 60335-2-40. Met optionele accessoires is toepassing conform EN378 mogelijk.

YXM-serie buitendelen: het hart van R32 VRF

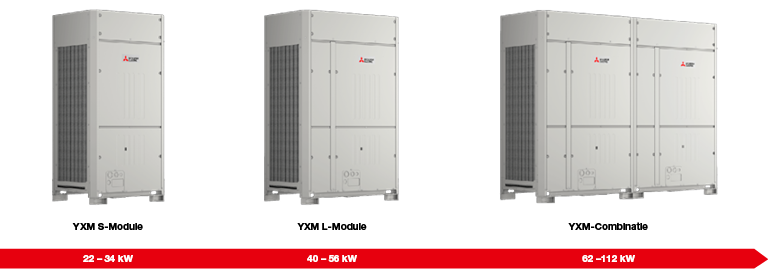

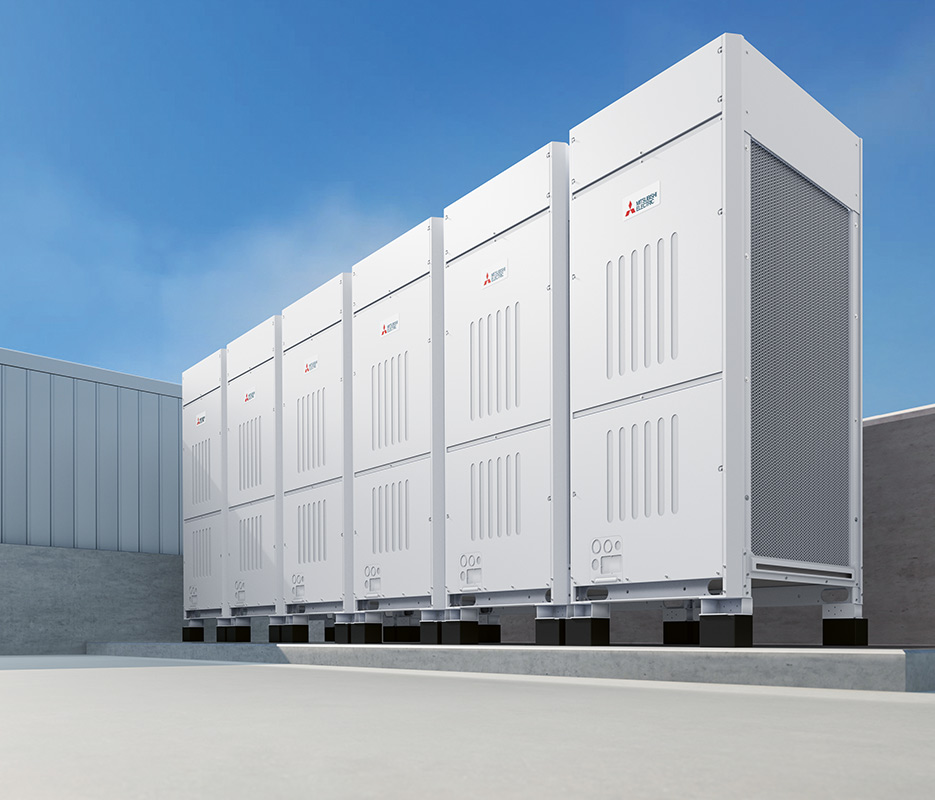

De YXM-serie vormt het hart van City Multi R32 VRF. Deze buitendelen zijn beschikbaar in meerdere modulair op te bouwen vermogensranges. Hierdoor ontstaat schaalbaarheid voor zowel middelgrote als grotere utiliteitsprojecten.

Door het gebruik van onder andere een Vertical Flat Tube (VFT) warmtewisselaar, geoptimaliseerde ventilatoren en een vernieuwd chassisconcept worden hogere seizoensrendementen gerealiseerd. Daarnaast liggen de geluidswaarden lager dan bij eerdere generaties.

City Multi R32 VRF is daarmee niet alleen een technisch platform, maar ook een lange-termijnoplossing voor gebouweigenaren, adviseurs en installateurs.

Van buitendeel naar comfort per ruimte

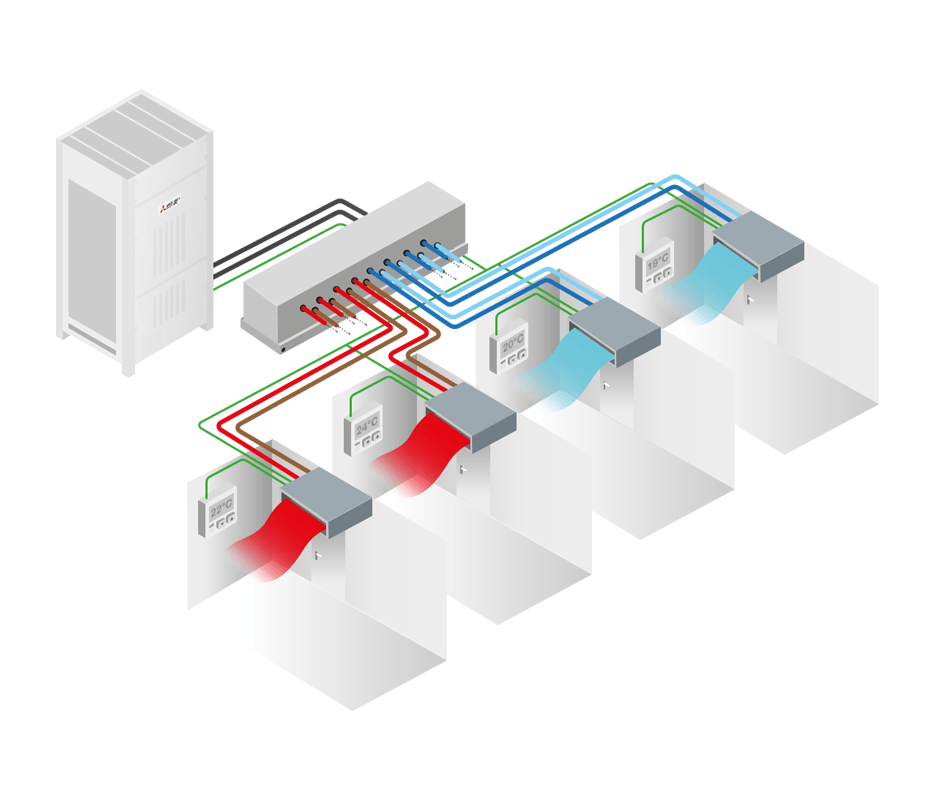

De werking van City Multi R32 VRF kan in vier logische stappen worden uitgelegd:

1. Opwekking van koude en warmte
   De YXM buitendelen wekken, afhankelijk van de vraag in het gebouw, koude en/of warmte op. Dit gebeurt met behulp van invertergestuurde compressoren die hun vermogen continu aanpassen aan de belasting van het systeem. Hierdoor draait het systeem zelden op maximaal vermogen en blijft het energieverbruik laag, ook bij deellast.
2. Transport van koudemiddel
   Het opgewekte vermogen wordt via een gesloten leidingsysteem met R32 koudemiddel naar de binneninstallatie getransporteerd. Dankzij de VRF technologie kan per binnenunit exact de benodigde hoeveelheid koudemiddel worden toegevoerd. Dat maakt het mogelijk om meerdere ruimtes onafhankelijk van elkaar te conditioneren.
   De YXM serie ondersteunt lange leidinglengtes en grote hoogteverschillen. Hierdoor blijft het systeem toepasbaar in complexe gebouwen, zoals hoogbouw, renovatieprojecten of gebouwen met beperkte installatieruimte.
3. Verdeling en regeling per zone
   Afhankelijk van de gekozen systeemconfiguratie zijn er twee hoofdvarianten:

   • Y serie (2 pijpssysteem)
   Geschikt voor gebouwen waar gelijktijdig koelen óf verwarmen volstaat. Het systeem schakelt centraal tussen koel- en verwarmingsbedrijf.

   • R2 serie (warmteterugwinning)

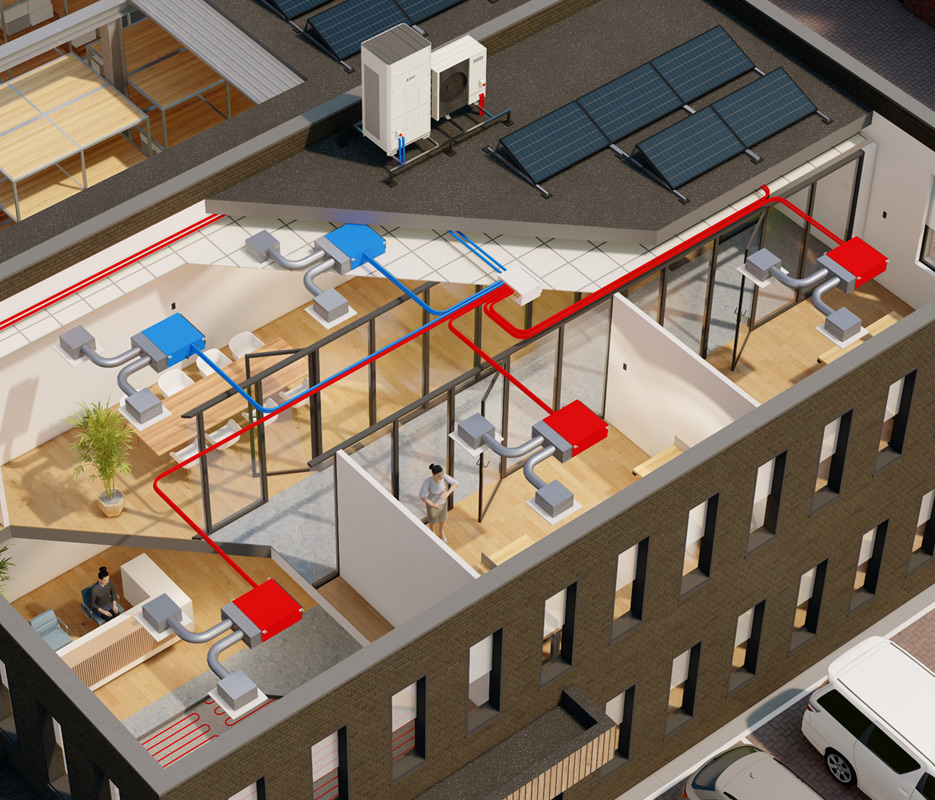

   Geschikt voor gebouwen met gelijktijdige koel- en verwarmingsvraag in verschillende zones. Warmte die in de ene ruimte wordt afgevoerd, kan elders in het gebouw opnieuw worden ingezet.
   Via regelcomponenten zoals BC controllers wordt het koudemiddel nauwkeurig verdeeld over de verschillende binnenunits. Iedere ruimte krijgt zo alleen het vermogen dat op dat moment nodig is.
4. Afgifte en comfortregeling
   De binnenunits zorgen voor de uiteindelijke afgifte van koude of warmte in de ruimte. Per ruimte kan de gebruiker of het gebouwbeheersysteem de gewenste temperatuur instellen. De regeling stemt het vermogen automatisch af op deze vraag, wat resulteert in stabiele temperaturen en een hoog comfortniveau.

   Dankzij de variabele regeling voorkomt City Multi R32 VRF grote temperatuurschommelingen en onnodig energieverbruik.

Veiligheid geïntegreerd in de systeemwerking

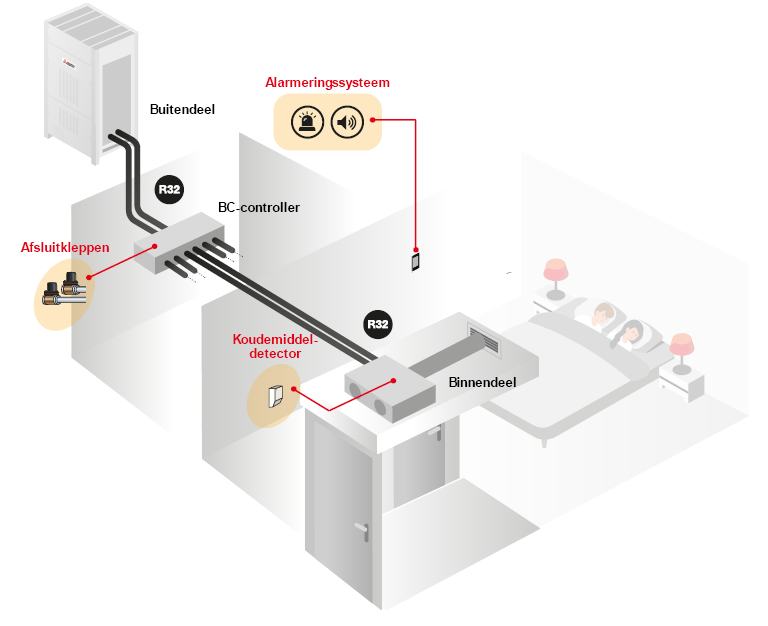

Een belangrijk onderdeel van de werking van City Multi R32 VRF is het geïntegreerde veiligheidsconcept. Omdat R32 is geclassificeerd als een A2L-koudemiddel, is het systeem zo ontworpen dat veiligheid geen losse toevoeging is, maar onderdeel van de systeemlogica.

Afhankelijk van de configuratie zijn onder andere:

• lekdetectie,
• alarmering,
• en automatische afsluitvoorzieningen

geïntegreerd in het systeem. In het uitzonderlijke geval van een koudemiddellekkage kan het systeem gericht ingrijpen, terwijl de rest van de installatie in bedrijf blijft. Dit verhoogt de bedrijfszekerheid en maakt toepassing van City Multi R32 VRF mogelijk in uiteenlopende omgevingen.
