WSH-AY42 VGK
  • afbeelding-wsh-ay42vgk-wifi
    Nooit meer leverbaar.

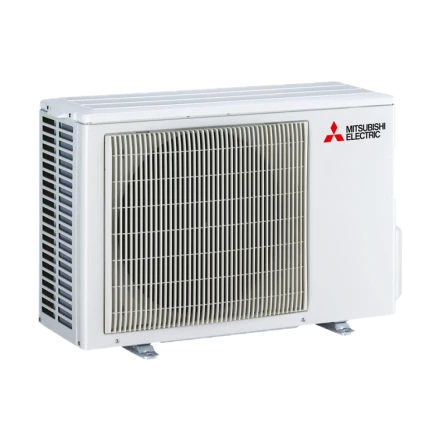

  • Afbeelding-MUZ-AY42VG
    Nooit meer leverbaar.
  • afbeelding-wsh-ay42vgk-wifi
  • Afbeelding-MUZ-AY42VG
RAC Compact wand-unit i.c.m. standaard inverter warmtepomp (R32)
Nom. koelvermogen: 4,2 kW
Nom. verwarmingsvermogen: 5,2 kW
Nom. Verwarmingsvermogen bij -10°C: 3,8 kW

Inclusief:
- ingebouwde WiFi
- infrarood bediening (excl. houder)

Deze nieuwe range compacte wand-units bestaat uit 4 verschillende binnen-units variërend van 2,5 t/m 5,0 kW.

Alle modellen kunnen worden toegepast op Single- en Multi Split buiten-units.

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Koelcapaciteit
0.90 - 4.50 kW
EER / SEER (koeling)
3.23 / 7.9
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
186 kWh
Verwarmingscapaciteit
1.30 - 6.00 kW
COP (verwarming)
3.74
SCOP (verwarming)
4.7
Energie-efficiëntieklasse verwarmen
A++

Elektrische gegevens

Voeding, fase & frequentie
230V / 1~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
0.00 - 1.30 / 0.00 - 1.39 kW
Afzekering apparaat
16 A

Technische gegevens

Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
0.7 kg
Max. leidinglengte
20 m
Max. hoogteverschil
12 m
Aantal ventilatiesnelheden
5
Luchtdebiet koelen
270.00 - 630.00 m³/h
Luchtdebiet verwarmen
264.00 - 774.00 m³/h
Bedrijfstemperatuur koelen (Dry Bulb)
-10.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 24.00 °C

Geluidsprestaties

Geluidsdrukniveau binnenunit koelen
21.00 - 42.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
21.00 - 45.00 dB(A)
Geluidsvermogenniveau binnenunit
0.00 - 57.00 dB(A)
Geluidsdrukniveau buitenunit koelen
0.00 - 50.00 dB(A)
Geluidsdrukniveau buitenunit verwarmen
0.00 - 51.00 dB(A)
Geluidsvermogenniveau buitenunit
0.00 - 61.00 dB(A)

Afmetingen & aansluitingen

Koelleiding diameters
1/4" - 3/8"
Afmetingen binnen-unit (HxBxD)
299 x 798 x 245 mm
Gewicht binnenunit
10.5 kg
Uitwendige buisdiameter condensafvoer
16 mm
Afmetingen buiten-unit (HxBxD)
550 × 800 × 285 mm
Gewicht buitenunit
34 kg

Uitvoering & werking

Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Wand (hoog)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Nee

Documentatie van WSH-AY42 VGK

Selectie downloaden

Documentatie van componenten

Selectie downloaden

Documentatie van opties

Selectie downloaden

Installatie en montagematerialen

AL3040 1× AL3040
Dubbel geisol. koelleiding 1/4 - 3/8 op rol (20m)
AL5051 2× AL5051
RVS Flare adapter 1/4 (24)
AL5052 2× AL5052
RVS Flare adapter 3/8 (35)
AL5497 1× AL5497
ABB werkschakelaar 3P/25A/400V IP65
AL5508 2× AL5508
Wartel M25
AL5301 1× AL5301
RODIGAS muursteun 70 + 70 kg - 800 x 375 x 420 mm
AL4004 1× AL4004
Siccom condenswaterpomp in goot - 10 mtr - 10 ltr/u

Opstelbalken, frames en muursteunen

BF9284 1× BF9284
Big Foot Fix-it Foot Mini 2x600 mm

Plenums, filters, kanaalwerk, slangen en roosters

MAC-2470 FT-E 1× MAC-2470 FT-E
V-Blocking zilver-geïoniseerd luchtfilter (AY-EF-HR-KP-KT)
MAC-100 FT-E 1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)

Bedieningen

MAC-334 IF 1× MAC-334 IF
System control interface
PAR-41 MAA 1× PAR-41 MAA
Vaste bediening met backlight timer functies
PAR-CT01 MAA 1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
PAR-CT01 MAA-PB 1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
PAR-CT01 MAA-SB 1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
MAC-1300 RC-E 1× MAC-1300 RC-E
Muurhouder infraroodbediening AY/AP/EF/LN-VGW/KT/KP

Regeltechniek en externe koppelingen

ME-AC-KNX-1V2 1× ME-AC-KNX-1V2
EIB Controller Interface
ME-AC-MBS-1-2 1× ME-AC-MBS-1-2
Modbus server tbv split inverter
ME-AC-BAC-1V2 1× ME-AC-BAC-1V2
BACnet server tbv split inverter

Coaten en spuiten

COMUZAY42 1× COMUZAY42
Progreen coating ten behoeve van MUZ-AY42
