PSH-ZM140I SET
-
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar.
Deze set is niet langer beschikbaar.
Kies voor het onderstaande vervangende set.
Deze set is vervangen door:
PSH-ZM140YDA
Set bekijkenVermogen & prestaties
Exporteren
Koelcapaciteit
6.20 - 15.00 kW
EER / SEER (koeling)
3.4 / 6.3
Verwarmingscapaciteit
5.70 - 18.00 kW
Verwarmingscapaciteit bij -10 graden
9.8 kW
COP / SCOP (verwarmen)
3.61 / 4.4
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
3.94 / 4.43 kW
Maximaal opgenomen vermogen
6.2 kW
Maximale stroomsterkte (MCA)
9.9 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
4 kg
Voorgevuld tot x meter leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
5
Luchtdebiet koelen
1440.00 - 1920.00 m³/h
Luchtdebiet verwarmen
1440.00 - 1920.00 m³/h
Luchtdebiet buitendeel
5820 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
41.00 - 48.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
41.00 - 48.00 dB(A)
Geluidsvermogenniveau binnenunit
68 dB(A)
Geluidsdrukniveau buitenunit koelen
52 dB(A)
Geluidsdrukniveau buitenunit verwarmen
52 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
50 dB(A)
Geluidsvermogenniveau buitenunit
70 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
230 x 1600 x 680 mm
Gewicht binnenunit
40 kg
Uitwendige buisdiameter condensafvoer
26 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 370 mm
Gewicht buitenunit
118 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondonderbouw
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Documentatie van PSH-ZM140I SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PCA-M140 KA
Regeltechniek en externe koppelingen
1× PAC-SK52 ST
Control service tool
1× PAC-SE41 TSE
Remote-sensor
1× PAC-SE55 RA-E
Timer adapter ON-OFF
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Coaten en spuiten
1× COPUZZM140
Progreen coating ten behoeve van PUZ-ZM140
Installatie en montagematerialen
1× PAC-SJ93 DM-E
Condenspomp PCA-M71-140KA / PCFY-P63-125VKM
Plenums, filters, kanaalwerk, slangen en roosters
1× PAC-SH90 KF-E
Hoogrendementsfilter PCA-M100~140 KA
V-Blocking filter PCA-M100-140KA2 / PCFY-P100-125VKM
Bedieningen

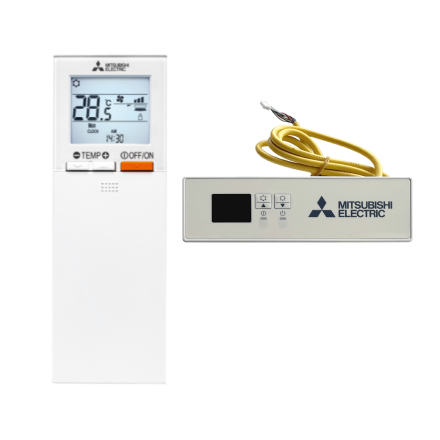

IR remote controller incl. ontvanger tbv PCA + PCFY
1× PAR-41 MAA
Vaste bediening met backlight timer functies
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
Standaard voorzieningen
Auto Fan Speed-mode
Auto Vane-modus
Auto-changeover
Auto-herstart
Catechine-filter
DC fan motor
Flare-aansluiting
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Horizontale uitblaasrichting
Inverter control
Koelen bij lage temperaturen
Power receiver twin LEV-control
Power-inverter-warmtepomp
Rotatie & back-up- en 2e fase bijspringfunctie
Standaard-filter
Verse lucht
Verticale uitblaasrichting
Verwarmen bij lage temperaturen
Werking tot -20°C
