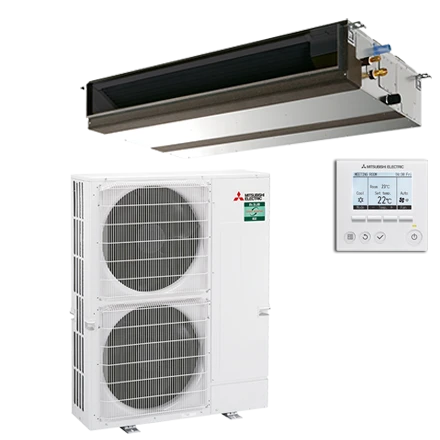

KSH-ZM100I BEDRAAD SET
-
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar. -
Nooit meer leverbaar.
Deze set is niet langer beschikbaar.
Neem nu contact op voor een passend advies.
Deze kanaal-unit is een unit waarvan de statische opvoerhoogte op veel verschillende waarden kan worden ingesteld. Hierdoor kan er een optimale balans tussen kanaalwerk en opvoerhoogte bereikt worden, waardoor het systeem efficiënt draait. Instelmogelijkheden 35/50/70/100/150 Pa.
Vermogen & prestaties
Exporteren
Koelcapaciteit
4.90 - 11.40 kW
EER / SEER (koeling)
4.18 / 6.5
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
509 kWh
Verwarmingscapaciteit
4.50 - 14.00 kW
Verwarmingscapaciteit bij -10 graden
6.8 kW
COP / SCOP (verwarmen)
4.31 / 4.4
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
2.26 / 2.6 kW
Maximaal opgenomen vermogen
6.4 kW
Maximale stroomsterkte (MCA)
10.3 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
4 kg
Voorgevuld tot x meter leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
3
Luchtdebiet koelen
1440.00 - 2040.00 m³/h
Luchtdebiet verwarmen
1440.00 - 2040.00 m³/h
Luchtdebiet buitendeel
4800 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-15.00 - 46.00 °C
Externe statische druk
40/50/70/100/150 Pa Pa
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
29.00 - 38.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
29.00 - 38.00 dB(A)
Geluidsvermogenniveau binnenunit
59.00 - 62.00 dB(A)
Geluidsdrukniveau buitenunit koelen
51 dB(A)
Geluidsdrukniveau buitenunit verwarmen
51 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
51 dB(A)
Geluidsvermogenniveau buitenunit
69 dB(A)
Afmetingen & aansluitingen
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
250 x 1400 x 732 mm
Gewicht binnenunit
36 kg
Uitwendige buisdiameter condensafvoer
32 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 370 mm
Gewicht buitenunit
111 kg
Uitvoering & werking
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondinbouw (kanaal)
Kleur binnenunit
Aluminium
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Documentatie van KSH-ZM100I BEDRAAD SET
Selectie downloaden-
Energielabel
-
Brochure
Documentatie van componenten
Selectie downloaden-

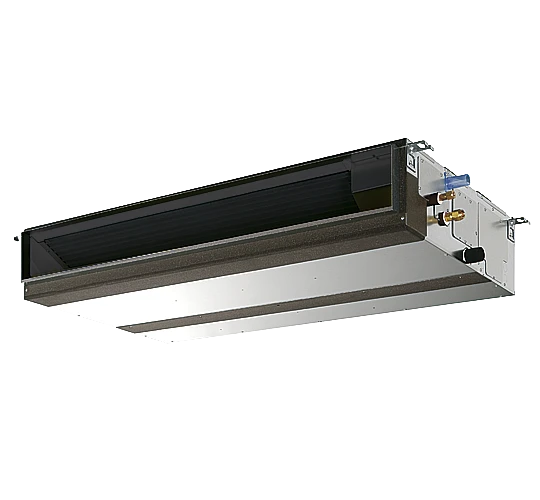

PEAD-M100 JAL
-
PAR-41 MAA
Documentatie van opties
Selectie downloaden-
RT5-200A
-
MAC-334 IF
-
ME-AC-KNX-1V2
-
ME-AC-LON-1
-
ME-AC-MBS-1-2
-
PAC-SE55 RA-E
Plenums, filters, kanaalwerk, slangen en roosters
1× RT5-200A
Retourplenum PEAD-M100-125JA / PEFY-MS/ M80-125 VMA-A1

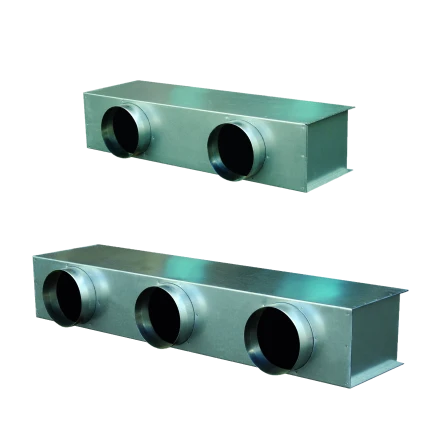

1× TV5-200A
Toevoerplenum PEAD-M100-125JA / PEFY-MS/ M80-125 VMA-A1
Retourplenum PEAD-M100-125JA / PEFY-MS/ M80-125 VMA-A1
1× MAC-100 FT-E
Plasma Quad Connect filter (AY/EF/HR/PKA-M/PKFY-P-VLM)
1× PAC-HA31PAR
Montageset MAC-100FT-E tbv PEAD en PEFY-M/W-VMA
Installatie en montagematerialen
1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
2× AL5052
RVS Flare adapter 3/8 (35)
2× AL5054
RVS Flare adapter 5/8 (24)
1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
2× AL5508
Wartel M25
1× PAC-SG61 DSE
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
Fan Motor 30Pa externe statische druk
Opstelbalken, frames en muursteunen
1× AL5302
RODIGAS muursteun 70 + 70 kg - 1000 x 375 x 550 mm
Regeltechniek en externe koppelingen
1× MAC-334 IF
System control interface
1× ME-AC-KNX-1V2
EIB Controller Interface
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
1× PAC-SE55 RA-E
Timer adapter ON-OFF
1× PAC-SF40 RME
Adapter storing/in bedrijf
1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
1× PAC-SK52 ST
Control service tool
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
Bedieningen
1× PAC-SE41 TSE
Remote-sensor
Vaste bediening met backlight timer functies
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
1× PAR-SL97 A-E
Infrarood remote controller
1× PAR-SL101 A-E
Infrarood bediening tbv SLZ, PLA, PKFY-VLM
1× PAR-SA9 CA-E
Infrarood ontvanger tbv kanaalunits
1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
Coaten en spuiten
1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100
