CSH-ZM125I SET
Deze set is niet langer beschikbaar.
Kies voor het onderstaande vervangende set.

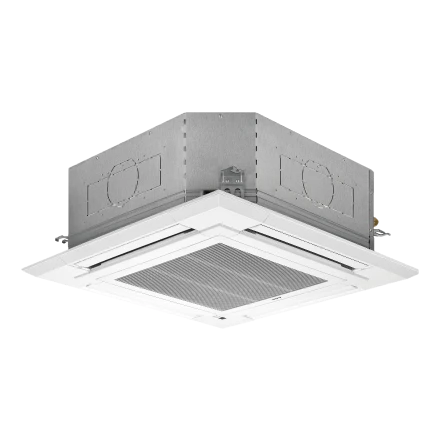

De Mr. Slim Cassette-units zijn inbouwunits speciaal ontworpen voor situaties waar een airconditioner onopvallend aanwezig dient te zijn. De cassette-units zijn uitermate geschikt voor vrijwel alle professionele toepassingen als winkels, kantoren, praktijkruimten, apotheken en restaurants. De cassette-unit wordt grotendeels in het verlaagde plafond geïntegreerd. Het gedeelte dat zichtbaar blijft heeft een slanke en moderne vormgeving.
Deze set is vervangen door:
CSH-ZM125YDA
Set bekijkenKenmerken
Documentatie
Opties
Vermogen & prestaties
Exporteren
Koelcapaciteit
5.50 - 14.00 kW
EER / SEER (koeling)
3.7 / 7.6
Energie-efficiëntieklasse koelen
A++
Verwarmingscapaciteit
5.00 - 16.00 kW
Verwarmingscapaciteit bij -10 graden
8.5 kW
COP / SCOP (verwarmen)
3.81 / 4.7
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A++
Elektrische gegevens
Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
3.38 / 3.67 kW
Maximaal opgenomen vermogen
5.9 kW
Maximale stroomsterkte (MCA)
9.5 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²
Technische gegevens
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
4 kg
Voorgevuld tot x m leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
4
Luchtdebiet koelen
1260.00 - 1740.00 m³/h
Luchtdebiet verwarmen
1260.00 - 1740.00 m³/h
Luchtdebiet buitendeel
5040 m3/h
Lengte leidingset
0 m
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Min. leidinglengte
0 m
Geluidsprestaties
Geluidsdrukniveau binnenunit koelen
33.00 - 41.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
33.00 - 41.00 dB(A)
Geluidsvermogenniveau binnenunit
62 dB(A)
Geluidsdrukniveau buitenunit koelen
50 dB(A)
Geluidsdrukniveau buitenunit verwarmen
52 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
47 dB(A)
Geluidsvermogenniveau buitenunit
70 dB(A)
Afmetingen & aansluitingen
Uitwendige buisdiameter (vloeistof/zuig)
9.52 - 15.88 mm
Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
298 x 840 x 840 mm
Gewicht binnenunit
26 kg
Uitwendige buisdiameter condensafvoer
32 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 330 mm
Gewicht buitenunit
114 kg
Leidingset meegeleverd
Nee
Uitvoering & werking
Leidingset met snelkoppelingen
Nee
Compatible met Amazon Alexa
Ja
Compatible met Apple HomeKit
Nee
Compatible met Google Assistant
Ja
Met IFTTT ondersteuning
Nee
Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Cassette (4-zijdig)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja
Type expansie
Buiten
Condensorunit, watergekoeld
Nee
Documentatie van CSH-ZM125I SET
Selectie downloaden-
Brochure
Documentatie van componenten
Selectie downloaden-
PLA-ZM125 EA
-
PLP-6 EALM
Documentatie van opties
Selectie downloaden-
ME-AC-KNX-1V2
-
ME-AC-LON-1
-
ME-AC-MBS-1-2
-
PAC-SE55 RA-E
Installatie en montagematerialen
1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
Op voorraad
2× AL5052
RVS Flare adapter 3/8 (35)
Op voorraad
2× AL5054
RVS Flare adapter 5/8 (24)
Op voorraad
1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
Op voorraad
2× AL5508
Wartel M25
Op voorraad
1× PAC-SG61 DSE
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
Niet op voorraad
Fan Motor 30Pa externe statische druk
Niet op voorraad
Opstelbalken, frames en muursteunen
1× AL5302
RODIGAS muursteun 70 + 70 kg - 1000 x 375 x 550 mm
Op voorraad
Regeltechniek en externe koppelingen
1× ME-AC-KNX-1V2
EIB Controller Interface
Leverbaar over drie weken
1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Leverbaar over drie weken
1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
Op voorraad
1× PAC-SE55 RA-E
Timer adapter ON-OFF
Op voorraad
1× PAC-SF40 RME
Adapter storing/in bedrijf
Op voorraad
1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
Op voorraad
1× ME-AC-BAC-1V2
BACnet server tbv split inverter
Op voorraad
1× PAC-SK52 ST
Control service tool
Op voorraad
Bedieningen
1× PAC-SE41 TSE
Remote-sensor
Op voorraad
1× PAR-41 MAA
Vaste bediening met backlight timer functies
Op voorraad
1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
Op voorraad
1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
Op voorraad
1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
Op voorraad
1× MAC-587 IF
Wi-Fi interface
Op voorraad
I-See Sensor tbv PLA·EA en PLFY·VEM
Niet op voorraad
1× PAR-SL97 A-E
Infrarood remote controller
Op voorraad
1× PAR-SL101 A-E
Infrarood bediening tbv SLZ, PLA, PKFY-VLM
Op voorraad
Infrarood ontvanger tbv PLP-6 EA
Niet op voorraad
Plenums, filters, kanaalwerk, slangen en roosters
1× PLP-6 EAJ
Uitblaaspaneel incl. filterlift 4z cassette PLA/PLFY-VEM
Op voorraad
Uitblaaspaneel incl. ir-bediening 4z cassette PLA/PLFY-VEM
Op voorraad
High efficiency filter PLP-6 BA/ EA
Niet op voorraad
1× PAC-SK51 FT-E
Plasma Quad Filter Connect Kit tbv cassettemodellen
Op voorraad
Air outlet shutter plate PLP-6 EA
Op voorraad
Isolatiekit 14gr koelen PLA-(Z)M-EA2 icm PUZ-(Z)M-YKA2
Niet op voorraad
Multi-function casement PLP-6 EA
Niet op voorraad
Space Panel (PLA-RP/ZM35-140 EA)
Niet op voorraad
Coaten en spuiten
1× COPUZZM125
Progreen coating ten behoeve van PUZ-ZM125
Levertijd minimaal twee weken na bestelling
Standaard voorzieningen
Auto Vane-modus
Ingebouwde condenspomp
