CSH-ZM100I SET

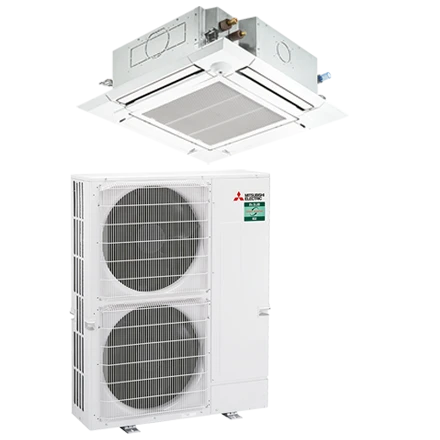

  • Afbeelding-Csh-zm100-125-140i-nietbedraad-png
    Nooit meer leverbaar.

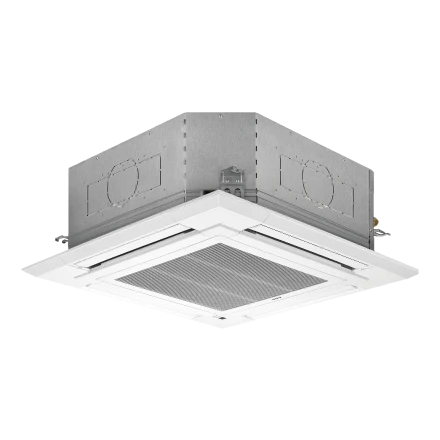

  • Afbeelding-PLA-ZM100-EA-2
    Nooit meer leverbaar.
  • Afbeelding-PLP-6EALM-ir
    Nooit meer leverbaar.
  • Afbeelding-Csh-zm100-125-140i-nietbedraad-png
  • Afbeelding-PLA-ZM100-EA-2
  • Afbeelding-PLP-6EALM-ir
De Mr. Slim Cassette-units zijn inbouwunits speciaal ontworpen voor situaties waar een airconditioner onopvallend aanwezig dient te zijn. De cassette-units zijn uitermate geschikt voor vrijwel alle professionele toepassingen als winkels, kantoren, praktijkruimten, apotheken en restaurants. De cassette-unit wordt grotendeels in het verlaagde plafond geïntegreerd. Het gedeelte dat zichtbaar blijft heeft een slanke en moderne vormgeving.
Deze set is vervangen door:

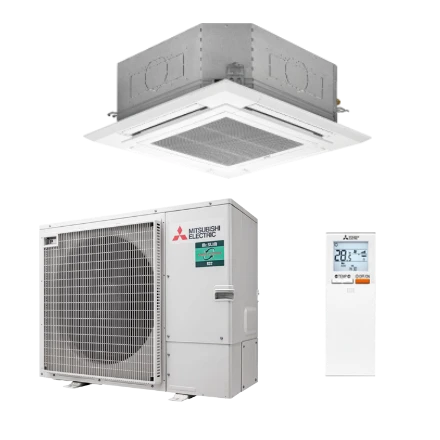

Mr.Slim 4z cassette 95x95 power inv.10,0kW YDA R32

CSH-ZM100YDA

Set bekijken

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Koelcapaciteit
4.90 - 11.40 kW
EER / SEER (koeling)
4.6 / 7.5
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
443 kWh
Verwarmingscapaciteit
4.50 - 14.00 kW
Verwarmingscapaciteit bij -10 graden
6.8 kW
COP / SCOP (verwarmen)
4.3 / 4.8
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A++

Elektrische gegevens

Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
2.07 / 2.6 kW
Maximaal opgenomen vermogen
5.3 kW
Maximale stroomsterkte (MCA)
8.5 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²

Technische gegevens

PED categorie in overeenstemming met 2014/68/EU
2
Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
4 kg
Voorgevuld tot x meter leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
4
Luchtdebiet koelen
1140.00 - 1680.00 m³/h
Luchtdebiet verwarmen
1140.00 - 1680.00 m³/h
Luchtdebiet buitendeel
4800 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C

Geluidsprestaties

Geluidsdrukniveau binnenunit koelen
31.00 - 40.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
31.00 - 40.00 dB(A)
Geluidsvermogenniveau binnenunit
61 dB(A)
Geluidsdrukniveau buitenunit koelen
49 dB(A)
Geluidsdrukniveau buitenunit verwarmen
51 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
46 dB(A)
Geluidsvermogenniveau buitenunit
69 dB(A)

Afmetingen & aansluitingen

Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
298 x 840 x 840 mm
Gewicht binnenunit
26 kg
Uitwendige buisdiameter condensafvoer
32 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 330 mm
Gewicht buitenunit
111 kg

Uitvoering & werking

Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Cassette (4-zijdig)
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Ja
Met afstandsbediening
Nee
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja

Documentatie van CSH-ZM100I SET

Selectie downloaden

Documentatie van componenten

Selectie downloaden

Documentatie van opties

Selectie downloaden

Installatie en montagematerialen

AL3043 1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
AL5052 2× AL5052
RVS Flare adapter 3/8 (35)
AL5054 2× AL5054
RVS Flare adapter 5/8 (24)
AL5498 1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
AL5508 2× AL5508
Wartel M25
PAC-SG61 DSE 1× PAC-SG61 DSE
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
PAC-SJ71 FM-E 1× PAC-SJ71 FM-E
Fan Motor 30Pa externe statische druk

Opstelbalken, frames en muursteunen

AL5302 1× AL5302
RODIGAS muursteun 70 + 70 kg - 1000 x 375 x 550 mm

Plenums, filters, kanaalwerk, slangen en roosters

PLP-6 EAJ 1× PLP-6 EAJ
Uitblaaspaneel incl. filterlift 4z cassette PLA/PLFY-VEM
PLP-6 EALM 1× PLP-6 EALM
Uitblaaspaneel incl. ir-bediening 4z cassette PLA/PLFY-VEM
PLP-6 EA-B 1× PLP-6 EA-B
Antraciet uitblaaspaneel 4-zijdige cassette PLA/PLFY-VEM
PAC-SH59 KF-E 1× PAC-SH59 KF-E
High efficiency filter PLP-6 BA/ EA

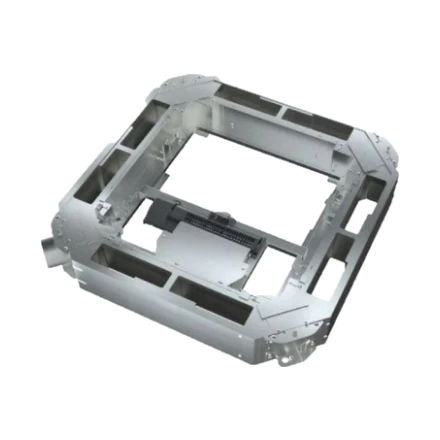

PAC-SK51 FT-E 1× PAC-SK51 FT-E
Plasma Quad Filter Connect Kit tbv cassettemodellen
PAC-SJ37 SP-E 1× PAC-SJ37 SP-E
Air outlet shutter plate PLP-6 EA
PAC-SK36 HK-E 1× PAC-SK36 HK-E
Isolatiekit 14gr koelen PLA-(Z)M-EA2 icm PUZ-(Z)M-YKA2
PAC-SJ41 TM-E 1× PAC-SJ41 TM-E
Multi-function casement PLP-6 EA
PAC-SJ65 AS-E 1× PAC-SJ65 AS-E
Space Panel (PLA-RP/ZM35-140 EA)

Regeltechniek en externe koppelingen

ME-AC-KNX-1V2 1× ME-AC-KNX-1V2
EIB Controller Interface
ME-AC-MBS-1-2 1× ME-AC-MBS-1-2
Modbus server tbv split inverter
PAC-SA88 HA 1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
PAC-SE55 RA-E 1× PAC-SE55 RA-E
Timer adapter ON-OFF
PAC-SF40 RME 1× PAC-SF40 RME
Adapter storing/in bedrijf
PAC-SJ95 MA-E 1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
PAC-SK52 ST 1× PAC-SK52 ST
Control service tool
ME-AC-BAC-1V2 1× ME-AC-BAC-1V2
BACnet server tbv split inverter

Bedieningen

PAC-SE42 TSE 1× PAC-SE42 TSE
Externe ruimte temperatuur voeler
PAR-41 MAA 1× PAR-41 MAA
Vaste bediening met backlight timer functies
PAR-CT01 MAA 1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
PAR-CT01 MAA-PB 1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
PAR-CT01 MAA-SB 1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
PAC-SE1 ME-E 1× PAC-SE1 ME-E
I-See Sensor tbv PLA·EA en PLFY·VEM
PAR-SL97 A-E 1× PAR-SL97 A-E
Infrarood remote controller
PAR-SL101 A-E 1× PAR-SL101 A-E
Infrarood bediening tbv SLZ, PLA, PKFY-VLM
PAR-SE9 FA-E 1× PAR-SE9 FA-E
Infrarood ontvanger tbv PLP-6 EA
MAC-597 IF-E 1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App

Coaten en spuiten

COPUZZM100 1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100
