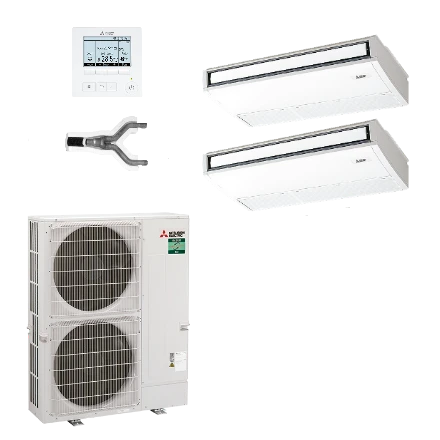

PDH-ZM100I BEDRAAD SET
  • Afbeelding-PDH-ZM100I-BEDRAAD-SET
    Nooit meer leverbaar.
  • Afbeelding-PCA-M50-KA
    Nooit meer leverbaar.
  • Afbeelding-PAR-41MAA
    Nooit meer leverbaar.
  • Afbeelding-PAR-41MAA-contrast
    Nooit meer leverbaar.
  • Afbeelding-MSDD-50TR2-E
    Nooit meer leverbaar.
  • Afbeelding-PDH-ZM100I-BEDRAAD-SET
  • Afbeelding-PCA-M50-KA
  • Afbeelding-PAR-41MAA
  • Afbeelding-PAR-41MAA-contrast
  • Afbeelding-MSDD-50TR2-E
Deze set is vervangen door:
Duo-split plafond onderbouw power inv. 10,0 kW (YDA)

PDH-ZM100YDA-WB

Set bekijken

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Koelcapaciteit totaal
0.00 - 9.50 kW
Verwarmingscapaciteit totaal
0.00 - 11.20 kW

Elektrische gegevens

Afzekering apparaat
16 A

Technische gegevens

Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
4 kg
Max. hoogteverschil
30 m
Bedrijfstemperatuur koelen (Dry Bulb)
-5.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C
Aantal koelcircuits (compressoren)
1
Min. leidinglengte per circuit
2 m
Max. leidinglengte totaal
100 m
Aantal binnenunits totaal
2

Geluidsprestaties

Geluidsdrukniveau buitenunit koelen
0.00 - 49.00 dB(A)
Geluidsdrukniveau buitenunit verwarmen
0.00 - 51.00 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
46 dB(A)
Geluidsvermogenniveau buitenunit
0.00 - 69.00 dB(A)

Afmetingen & aansluitingen

Nom. diameter vloeistofleiding
3/8"
Afmetingen binnen-unit (HxBxD)
230 x 960 x 680 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 330 mm
Gewicht buitenunit
123 kg

Uitvoering & werking

Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondonderbouw
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee

Documentatie van PDH-ZM100I BEDRAAD SET

Selectie downloaden

Documentatie van componenten

Selectie downloaden

Documentatie van opties

Selectie downloaden

Installatie en montagematerialen

AL3041 1× AL3041
Dubbel geisol. koelleiding 1/4 - 1/2 op rol (20m)
Op voorraad
AL3043 1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
Op voorraad
AL5051 2× AL5051
RVS Flare adapter 1/4 (24)
Op voorraad
AL5052 1× AL5052
RVS Flare adapter 3/8 (35)
Op voorraad
AL5053 2× AL5053
RVS Flare adapter 1/2 (30)
Op voorraad
AL5054 1× AL5054
RVS Flare adapter 5/8 (24)
Op voorraad
AL5498 1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
Op voorraad
AL5508 2× AL5508
Wartel M25
Op voorraad
PAC-SG61 DSE 1× PAC-SG61 DSE
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
Leverbaar over drie weken
PAC-SJ92 DM-E 1× PAC-SJ92 DM-E
Condenspomp PCA-M35-50KA / PCFY-P40VKM
Op voorraad

Opstelbalken, frames en muursteunen

AL5302 1× AL5302
RODIGAS muursteun 70 + 70 kg - 1000 x 375 x 550 mm
Op voorraad

Overig

AL4002 2× AL4002
Siccom condenswaterpomp Flowatch 2 - 10 mtr - 15 ltr/u
Op voorraad

Regeltechniek en externe koppelingen

ME-AC-KNX-1V2 1× ME-AC-KNX-1V2
EIB Controller Interface
Op voorraad
ME-AC-MBS-1-2 1× ME-AC-MBS-1-2
Modbus server tbv split inverter
Op voorraad
PAC-SA88 HA 1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
Op voorraad
PAC-SE55 RA-E 1× PAC-SE55 RA-E
Timer adapter ON-OFF
Op voorraad
PAC-SF40 RME 1× PAC-SF40 RME
Adapter storing/in bedrijf
Op voorraad
PAC-SJ95 MA-E 1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
Op voorraad
MAC-587 IF 1× MAC-587 IF
Wi-Fi interface
Op voorraad
PAC-SK52 ST 1× PAC-SK52 ST
Control service tool
Op voorraad

Bedieningen

PAC-SE41 TSE 1× PAC-SE41 TSE
Remote-sensor
Op voorraad
PAR-SL94 BE 1× PAR-SL94 BE
IR remote controller incl. ontvanger tbv PCA + PCFY
Op voorraad
PAR-41 MAA 1× PAR-41 MAA
Vaste bediening met backlight timer functies
Op voorraad

Plenums, filters, kanaalwerk, slangen en roosters

PAC-SH88 KF-E 1× PAC-SH88 KF-E
Hoogrendementsfilter PCA-M35-50 KA
Niet op voorraad

Coaten en spuiten

COPUZZM100 1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100
Levertijd minimaal twee weken na bestelling
