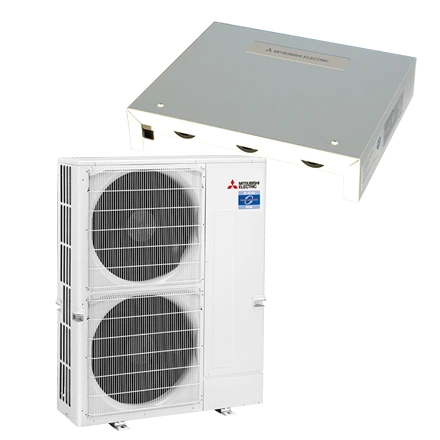

LBK-ZRP200I 0-10V SET
LBK-ZRP200I 0-10V SET
Regeling o.b.v.: Externe aansturing (0-10V, modus, vrijgave etc.) Nom. capaciteit koelen: 20,0 (9,0~22,4) kW Nom. capaciteit verwarmen +7°C: 27,0 (9,5~25,0) kW Nom. capaciteit verwarmen -10°C: 14,6 (9,5~16,3) kW Luchthoeveelheid: 1.956 - 4.032 m³/h Luchtaanzuigtemperatuur koelen: 15 - 24°C natte bol Luchtaanzuigtemperatuur: 0 - 15°C Inhoud dx-blok minimaal: 2,00 liter Inhoud dx-blok maximaal 10/20/30: 9,6/7,8/6,0 liter Algemene gegevens: Koudemiddel: R410A Verdampingstemperatuur: 10,0°C Oververhitting: 5 K Condensatietemperatuur: 49°C Onderkoeling: 4 K Max. werkdruk: 41,5 bar Max. drukverlies dx-blok: 0,03MPa Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt. Set bestaande uit:

Uitvoering & werking

Technische gegevens

Electrische gegevens

Afmetingen & aansluitingen

  • Documentatie van PAC-IF013 B-E (Master Interface Board tbv Mr.Slim op DX-unit)
  • Documentatie van PUHZ-ZRP200 YKA (Mr. Slim Power Inverter buitenunit (R410a))
  • Documentatie van PAC-SIF013 B-E (Slave Interface Board tbv PAC-IF013B-E)

Overig

Regeltechniek en externe koppelingen
