LBK-ZM140I 0-10V (R32) SET
Mr.Slim power inverter warmtepomp -14,0/+16,0 kW (R32)
i.c.m. PAC-(S)IF013 IF-E
Regeling o.b.v. externe aansturing d.m.v. 0-10V of Modbus

Nom. capaciteit koelen: 14,0 kW
Nom. capaciteit verwarmen (+7°C): 16,0 kW
Nom. capaciteit verwarmen (-10°C): 9,6 kW

Luchthoeveelheid bij 1 unit (min/nom): 1.380 / 2.880 m³/h
Luchthoeveelheid bij 1 unit (max): 5.760 m³/h
Luchthoeveelheid bij 2-5 units (max): 12.672 m³/h
Luchthoeveelheid bij 6 units (max): 15.206 m³/h
Luchtaanzuigtemperatuur koelen: 15 - 32°C
Luchtaanzuigtemperatuur verwarmen (bij 1 unit): 0 - 28°C
Luchtaanzuigtemperatuur verwarmen (bij 2-6 units): 5 - 28°C

Inhoud dx-blok:
- minimaal: 1,4 liter
- bij 30m leidingwerk: 4,2 liter
- bij 20m leidingwerk: 5,1 liter
- bij 10m leidingwerk: 6,0 liter

Algemene gegevens:
Koudemiddel: R32
Verdampingstemperatuur: 10,0°C
Oververhitting: 5 K
Condensatietemperatuur: 45°C
Onderkoeling: 5 K
Max. werkdruk: 41,5 bar
Max. drukverlies dx-blok: 0,03MPa

Tijdens het ontdooien moet de LBK tijdelijk worden uitgeschakeld of een bypass worden ingeschakeld (indien aanwezig). Bij een cascadeopstelling van meerder warmtepompen op een LBK kan afgeweken worden van bovenstaande maatregel. Er dient wel rekening gehouden te worden met beperkte levering van verwarmingscapaciteit tijdens ontdooien. Luchthoeveelheid kan condensatie en verdampingstemperatuur beïnvloeden. Indien de inhoud van het dx-blok te groot is zal de condensatiedruk dalen waardoor de condensatietemperatuur daalt en de capaciteit afneemt.

Deze set is vervangen door:

Mr.Slim LBK PAC-(S)IF013 interface power inv.14,0kW YDA R32

LBK-ZM140YDA

Set bekijken

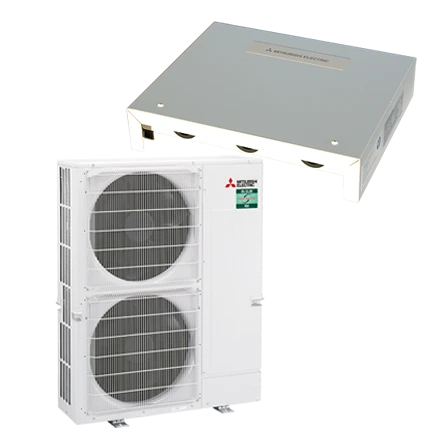

Deze set bestaat uit de volgende producten

Master Interface Board tbv Mr.Slim op DX

PAC-IF013 B-E

Product bekijken
Mr. Slim Power Inverter 14,0 kW buitenunit (R32)

PUZ-ZM140 YKA

Product bekijken

Vermogen & prestaties

Elektrische gegevens

Technische gegevens

Geluidsprestaties

Afmetingen & aansluitingen

Uitvoering & werking

Overige gegevens

Documentatie van set LBK-ZM140I 0-10V (R32) SET

  • Brochure

Documentatie van componenten

  • PAC-IF013 B-E

Documentatie van opties

  • PAC-SIF013 B-E
