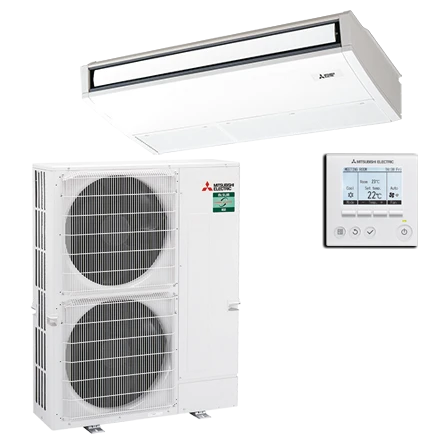

PSH-ZM100I BEDRAAD SET
  • Psh-zm100-bedraad-png
    Nooit meer leverbaar.
  • Afbeelding-PCA-M100-KA
    Nooit meer leverbaar.
  • Afbeelding-PAR-41MAA
    Nooit meer leverbaar.
  • Afbeelding-PAR-41MAA-contrast
    Nooit meer leverbaar.
  • Psh-zm100-bedraad-png
  • Afbeelding-PCA-M100-KA
  • Afbeelding-PAR-41MAA
  • Afbeelding-PAR-41MAA-contrast

Kenmerken

Documentatie

Opties

Vermogen & prestaties

Exporteren
Koelcapaciteit
4.90 - 11.40 kW
EER / SEER (koeling)
4.1 / 6.3
Energie-efficiëntieklasse koelen
A++
Jaarlijks energieverbruik koelen (Hce=350 uur - vollast)
523 kWh
Verwarmingscapaciteit
4.50 - 14.00 kW
Verwarmingscapaciteit bij -10 graden
6.8 kW
COP / SCOP (verwarmen)
3.71 / 4.3
Energie-efficiëntieklasse ruimteverwarming bij gemiddelde omstandigheden
A+

Elektrische gegevens

Voeding, fase & frequentie
400V / 3~N+a / 50 Hz
Nominaal opgenomen vermogen (koelen/verwarmen)
2.32 / 3.02 kW
Maximaal opgenomen vermogen
5.4 kW
Maximale stroomsterkte (MCA)
8.7 A
Afzekering apparaat
16 A
Aansluiting voeding
Op buiten-unit
Bekabeling tussen buiten- en binnen-unit
4x 1,5mm²

Technische gegevens

Type koudemiddel (GWP)
R32 (675)
Koudemiddelinhoud
4 kg
Voorgevuld tot x meter leidinglengte
40 m
Extra vulling per meter leidinglengte
40 g
Max. leidinglengte
100 m
Max. hoogteverschil
30 m
Aantal ventilatiesnelheden
4
Luchtdebiet koelen
1320.00 - 1680.00 m³/h
Luchtdebiet verwarmen
1320.00 - 1680.00 m³/h
Luchtdebiet buitendeel
4800 m3/h
Bedrijfstemperatuur koelen (Dry Bulb)
-15.00 - 46.00 °C
Bedrijfstemperatuur verwarmen (Wet Bulb)
-20.00 - 21.00 °C

Geluidsprestaties

Geluidsdrukniveau binnenunit koelen
37.00 - 43.00 dB(A)
Geluidsdrukniveau binnenunit verwarmen
37.00 - 43.00 dB(A)
Geluidsvermogenniveau binnenunit
63 dB(A)
Geluidsdrukniveau buitenunit koelen
49 dB(A)
Geluidsdrukniveau buitenunit verwarmen
51 dB(A)
Geluidsniveau buitenunit (bij nachtverlaging op 1m)
46 dB(A)
Geluidsvermogenniveau buitenunit
69 dB(A)

Afmetingen & aansluitingen

Koelleiding diameters
3/8" - 5/8"
Afmetingen binnen-unit (HxBxD)
230 x 1600 x 680 mm
Gewicht binnenunit
37 kg
Uitwendige buisdiameter condensafvoer
26 mm
Afmetingen buiten-unit (HxBxD)
1338 × 1050 × 330 mm
Gewicht buitenunit
111 kg

Uitvoering & werking

Werkingsprincipe
Koelen en verwarmen
Model (binnenunit)
Plafondonderbouw
Kleur binnenunit
Wit
Inverter gestuurd
Ja
Voorzien van winterregeling
Ja (-15°C)
Met draadloze afstandsbediening
Nee
Met afstandsbediening
Ja
Met klokprogramma/timer
Ja
Met luchtzuiveringsfilter
Ja
Met geurfilter
Nee
Binnenunit met buitenluchtaansluiting
Ja

Documentatie van PSH-ZM100I BEDRAAD SET

Selectie downloaden

Documentatie van componenten

Selectie downloaden

Documentatie van opties

Selectie downloaden

Installatie en montagematerialen

AL3043 1× AL3043
Dubbel geisol. koelleiding 3/8 - 5/8 op rol (20m)
AL5052 2× AL5052
RVS Flare adapter 3/8 (35)
AL5054 2× AL5054
RVS Flare adapter 5/8 (24)
AL5498 1× AL5498
ABB werkschakelaar 4P/25A/400V IP65
AL5508 2× AL5508
Wartel M25
PAC-SG61 DSE 1× PAC-SG61 DSE
Condensafvoerset PUZ-ZM60-250YKA / PUZ-M-YKA / PUMY-(S)P-YKM
PAC-SJ71 FM-E 1× PAC-SJ71 FM-E
Fan Motor 30Pa externe statische druk
PAC-SJ93 DM-E 1× PAC-SJ93 DM-E
Condenspomp PCA-M71-140KA / PCFY-P63-125VKM

Opstelbalken, frames en muursteunen

AL5301 1× AL5301
RODIGAS muursteun 70 + 70 kg - 800 x 375 x 420 mm

Regeltechniek en externe koppelingen

ME-AC-KNX-1V2 1× ME-AC-KNX-1V2
EIB Controller Interface
ME-AC-MBS-1-2 1× ME-AC-MBS-1-2
Modbus server tbv split inverter
PAC-SA88 HA 1× PAC-SA88 HA
Adapter storing/in bedrijf / Voeding 12V residentiële WTW
PAC-SE55 RA-E 1× PAC-SE55 RA-E
Timer adapter ON-OFF
PAC-SF40 RME 1× PAC-SF40 RME
Adapter storings- / inbedrijfsmelding Mr..Slim binnendeel
PAC-SJ95 MA-E 1× PAC-SJ95 MA-E
M-Net Converter tbv PUZ-(Z)M60VHA-250YKA (ntb YDA)
PAC-SK52 ST 1× PAC-SK52 ST
Control service tool
ME-AC-BAC-1V2 1× ME-AC-BAC-1V2
BACnet server tbv split inverter

Bedieningen

PAC-SE42 TSE 1× PAC-SE42 TSE
Externe ruimte temperatuur voeler
PAR-41 MAA 1× PAR-41 MAA
Vaste bediening met backlight timer functies
PAR-CT01 MAA 1× PAR-CT01 MAA
City Multi opbouw touch bediening wit
PAR-CT01 MAA-PB 1× PAR-CT01 MAA-PB
City Multi opbouw touch bediening zwart (Bluetooth)
PAR-CT01 MAA-SB 1× PAR-CT01 MAA-SB
City Multi opbouw touch bediening wit (Bluetooth)
MAC-597 IF-E 1× MAC-597 IF-E
Wi-Fi interface tbv MELCloud Home App
PAR-SL95 BE 1× PAR-SL95 BE
IR remote controller incl. ontvanger tbv PCA + PCFY

Coaten en spuiten

COPUZZM100 1× COPUZZM100
Progreen coating ten behoeve van PUZ-ZM100

Plenums, filters, kanaalwerk, slangen en roosters

PAC-SH90 KF-E 1× PAC-SH90 KF-E
Hoogrendementsfilter PCA-M100~140 KA
PAC-SK57 KF-E 1× PAC-SK57 KF-E
V-Blocking filter PCA-M100-140KA2 / PCFY-P100-125VKM

Standaard voorzieningen

Auto Fan Speed-mode
Auto Vane-modus
Auto-changeover
Auto-herstart
Catechine-filter
DC fan motor
Flare-aansluiting
Hergebruiken van leidingen met Cleaning free
Hoogefficiënte DC-scroll-compressor
Horizontale uitblaasrichting
Infrarood bediening
Inverter control
Koelen bij lage temperaturen
Power receiver twin LEV-control
Power-inverter-warmtepomp
Rotatie & back-up- en 2e fase bijspringfunctie
Standaard-filter
Vergrendeling van besturingstoetsen
Verse lucht
Verticale uitblaasrichting
Verwarmen bij lage temperaturen
Werking tot -20°C
Zelfanalyse (met codedisplay)
